XD-TOF-05D σειρά δισδιάστατο σαρωτή λέιζερ ασφαλείας αποφυγής εμποδίων TOF. Το lidar αποφυγής εμποδίων ασφαλείας μπορεί να φτάσει σε εύρος επιτήρησης 5 μέτρων και γωνία 270 °. Μπορεί να μάθει αυτόματα, να μάθει επί τόπου σκηνές και να παρακολουθεί τα περιγράμματα. Οι ενσωματωμένες λειτουργίες τερματισμού και επανεκκίνησης ευθυγραμμίζονται με τα αντίμετρα κίνησης της γραμμής παραγωγής. Σταματήστε τις εργασίες και σκεφτείτε την παραγωγή. Ο 2δ αισθητήρας lidar βασίζεται κυρίως στη συμπαγή, οικονομική, γρήγορη μέτρηση, μικρό μέγεθος, ελαφρύ, χαμηλή κατανάλωση ενέργειας και προϊόντα χαμηλού κόστους. Υιοθετεί προστασία με λέιζερ ασφαλή για τα μάτια και συμμορφώνεται με τα πρότυπα. IP65 ανθεκτικό στη σκόνη και αδιάβροχο, ακόμα κατάλληλο για σκληρά περιβάλλοντα.
Παράμετρος προϊόντος
Βασικές πληροφορίες | ||
Ονομασία προϊόντος | TOF 2D Lidar σαρωτής | |
Αριθμός προϊόντος | XD-TOF-05D | XD-TOF-05D |
Έξοδος IO | NPN | PNP |
Χαρακτηριστικά | ||
Πηγή φωτός λέιζερ | 905nm (κλάση I) | |
Εύρος γωνίας σάρωσης | 270° | |
Ρυθμός καρέ σάρωσης | 15Hz / 30Hz | |
περιοχή εργασίας | 0.05m~5m | |
Λειτουργία αυτομάθησης | Αυτόματη σάρωση του περιβάλλοντος και δημιουργία περιοχών | |
Μηχανικές / ηλεκτρονικές παράμετροι | ||
Ηλεκτρικός σύνδεσμος | DB15 MALE / Μαζική | |
Τάση τροφοδοσίας | DC 9V ~ 28V | |
Κατανάλωση ενέργειας | 2W | |
Εναλλαγή κίνησης | DC 30V 50mA MAX | |
Χρώμα κελύφους | γαλάζιο | |
Κατηγορία προστασίας | IP65 | |
βάρος | 150g χωρίς καλώδιο | |
Διαστάσεις (L × W × H) | 50mm × 50mm × 76mm | |
Εκτέλεση | ||
Αναγνωρίσιμο σχήμα αντικειμένου | Σχεδόν οποιοδήποτε σχήμα | |
Σφάλμα μέτρησης | ± 30 mm | |
Αριθμός περιφερειακών ομάδων | 16 περιφερειακές ομάδες, κάθε περιφερειακή ομάδα περιέχει 3 περιοχές | |
Διεπαφή | ||
USB | Micro-USB | |
εισαγω | GND / NC × 4 | |
Εναλλαγή εξόδου | NPN × 3, ένδειξη κατάστασης λειτουργίας εξοπλισμού × 1 | PNP × 3, ένδειξη κατάστασης λειτουργίας εξοπλισμού × 1 |
Χρόνος αναμονής εξόδου σήματος | 100 ms ~ 10.000 ms (ρυθμιζόμενη) τυπική τιμή 330 ms | |
Χρόνος απόκρισης | 67 ms ~ 30.000 ms (ρυθμιζόμενη) τυπική τιμή 134 ms | |
Δείκτης κατάστασης | Ένδειξη κατάστασης × 1, ένδειξη ομάδας περιοχών × 3 | |
Περιβαλλοντικές παράμετροι | ||
Αντικραδασμικά | 10-55 Hz, πλάτος 0,75 mm, XYZ triaxial, 2 ώρες ανά άξονα. 50-200 Hz, 196 m / s² (20G), ταχύτητα σάρωσης 2 λεπτά / κύκλο, XYZ τριαξονικό, 2 ώρες ανά άξονα | |
Θερμοκρασία εργασίας | -10℃~+55℃ | |
Εύρος Θερμοκρασίας Αποθήκευσης | -30℃~+75℃ | |
Ικανότητα αντοχής στο φως του περιβάλλοντος | ＜ 15000lux | |
Κύριο χαρακτηριστικό
Αρχή λειτουργίας
Η σειρά 05D είναι ένας αισθητήρας σαρωτή λέιζερ TOF, τα βασικά στοιχεία των οποίων περιλαμβάνουν μηχανικά, ηλεκτρικά και λογισμικά στοιχεία. Κατά την εργασία, η δέσμη λέιζερ θα εκπέμπεται προς τα έξω και θα αντανακλάται όταν η δέσμη λέιζερ χτυπά ένα αντικείμενο. Ο δέκτης ανιχνεύει το ανακλώμενο σήμα φωτός και μετά περνά ο χρόνος. Η ενότητα ανάλυσης μετρά τη διαφορά χρόνου μεταξύ του ανακλώμενου φωτός και του εκπεμπόμενου φωτός και πολλαπλασιάζει τον χρόνο με την ταχύτητα του φωτός για να λάβει την απόσταση διαδρομής του φωτός, αποκτώντας έτσι τον υπολογισμό. Η θέση του μετρημένου αντικειμένου.
όπως φαίνεται στο σχήμα:
Διεπαφή λογισμικού
Λύση εφαρμογής σεναρίου
| Ο αισθητήρας lidar ασφαλείας προστατεύει επικίνδυνα σημεία ενός μόνο ρομπότ | Εφαρμογή 2D σαρωτή λέιζερ στη σφράγιση | Ενεργοποιήστε τα εμπόδια στάθμευσης | Το Lidar χρησιμοποιείται για ανίχνευση κενού δοχείου και μέτρηση στάθμης υγρού |
| Όλο το σύστημα του βιομηχανικού ρομπότ έχει συμπαγή δομή και υψηλή ακρίβεια τοποθέτησης επανάληψης. Μπορεί να χρησιμοποιηθεί για συγκόλληση σημείων, φόρτωση και εκφόρτωση, χύτευση, λείανση και κοπή με λέιζερ. Χρησιμοποιήστε το σαρωτή λέιζερ ασφαλείας XD-TOF-05DCyndar για ολοκληρωμένη παρακολούθηση και προστασία του ρομπότ. Το εύρος προστασίας είναι 0,5-5 m, το οποίο είναι η τέλεια λύση για κοντινή απόσταση. Το ρομπότ μπορεί να συνεχίσει τα καθορισμένα βήματα εργασίας του. | Ένα τυπικό όργανο σαρωτή λέιζερ ασφαλείας 05D είναι εγκατεστημένο στο καλούπι για την προστασία του περιβάλλοντος του καλουπιού. Ο αισθητήρας λέιζερ ασφαλείας προστατεύει την περιοχή μπροστά από την πρέσα ανάμεσα στις δύο πύλες εργαλείων. Εάν υπάρχουν άτομα ή αντικείμενα στην περιοχή, απαγορεύεται η απόσυρση ή η επέκταση του εργαλείου τύπου. | Η τιμή διακόπτη NPN ή PNP του 2D σαρωτή λέιζερ μπορεί να ανιχνεύσει και να παρακολουθήσει εμπόδια στάθμευσης. Όταν το όχημα περνά, ο μοχλός φρένου ανυψώνεται για να επιτρέψει στο όχημα να περάσει. Η απόσταση ανίχνευσης του καπακιού είναι ρυθμιζόμενη και ο χρόνος πύλης ελέγχεται έξυπνα για να παρέχει μια αξιόπιστη βάση και εγγύηση ασφάλειας για τη διαχείριση εισόδου και εξόδου, καθώς και για την ικανοποιητική διαχείριση της εισόδου και εξόδου της ταχείας κυκλοφορίας ή του χώρου στάθμευσης. | Κατά την παραγωγή υγρών προϊόντων, ο αισθητήρας λέιζερ ασφαλείας μετρά τη στάθμη υγρού χωρίς να αγγίζει το υγρό για να υπολογίσει τη στάθμη υγρού. Χρησιμοποιήστε αυτήν τη μέθοδο μέτρησης για τη μέτρηση υγρών και στερεών. Ο 2F αισθητήρας lidar TOF-05D έχει χαμηλό κόστος συντήρησης, υψηλή απόδοση, υψηλή ακρίβεια, υψηλή αξιοπιστία και μεγάλη διάρκεια ζωής. |
 |  |  |  |
| Το 2D Lidar Scanner προστατεύει τους χειριστές στην περιοχή αποθήκευσης λεωφορείων | Εφαρμογή 2D σαρωτή λέιζερ στη σφράγιση | Ο αισθητήρας σαρωτή λέιζερ ανιχνεύει τις προεξοχές | Εφαρμογή του αισθητήρα lidar ασφαλείας στην προστασία της περιοχής |

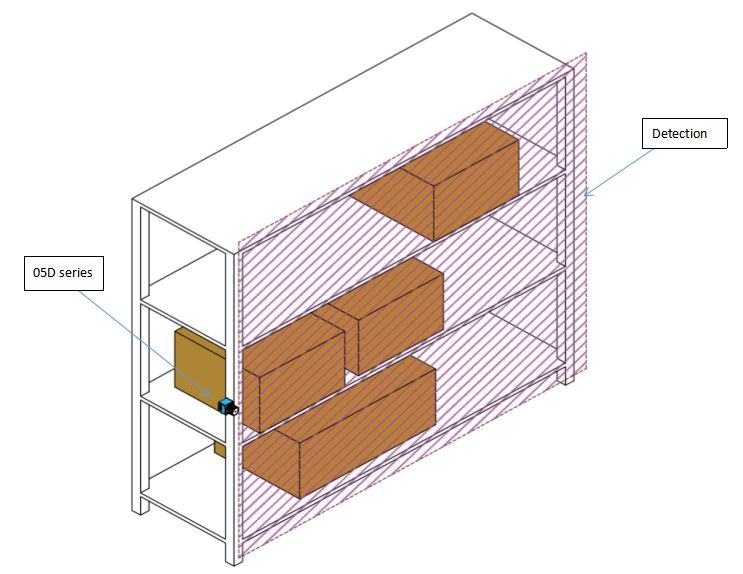

| Το σύστημα αποθήκευσης αναφέρεται στην τρισδιάστατη αποθήκευση υλικών μέσω ραφιών με παλέτες, κάδους απορριμμάτων και χαρτοκιβώτια ως μονάδες. Όταν το προσωπικό του συνεργείου εισέρχεται στην πίστα μεταφοράς, ο συμπαγής σαρωτής λέιζερ ασφαλείας XD-TOF-05D ή XD-TOF-10H διαθέτει εναλλασσόμενες περιοχές προστασίας και προειδοποίησης. | Έλεγχος πρόσβασης 1-1 1-2 Σε αυτήν την περίπτωση, η περιοχή προστασίας από την περιοχή 3 έως την περιοχή 1 στην ομάδα περιοχής εργασίας μειώνεται σταδιακά. Τα κύρια σημεία της στρατηγικής προστασίας της είναι τα εξής: 1. Όταν ένα αντικείμενο ή άτομο εισβάλλει στη Ζώνη 3, το σύστημα θα προειδοποιήσει την εισβολή. 2. Κατά την εισβολή στην περιοχή 2, θα εκδοθεί ισχυρότερη προειδοποίηση. 3. Κατά την είσοδο στην περιοχή 1, θα ηχήσει ένας συναγερμός και θα υπενθυμίσει στον διαχειριστή του συστήματος. Ανάλογα με τις διαφορετικές ανάγκες των χρηστών, η θέση εγκατάστασης και το ύψος της σειράς TD μπορούν να προσαρμοστούν κατάλληλα. Το σχήμα και ο τύπος της περιοχής μπορούν επίσης να αλλάξουν ανάλογα με το περιβάλλον όπου βρίσκεται ο έλεγχος πρόσβασης. | Σε αυτήν την περίπτωση, ένας σαρωτής λέιζερ ασφαλείας είναι εγκατεστημένος στο ράφι για να ανιχνεύσει εάν υπάρχει φορτίο που εισβάλλει στο επίπεδο ανίχνευσης και αποτρέπει την πτώση του φορτίου. Παρομοίως, σαρωτές λέιζερ ασφαλείας σειράς 05D μπορούν επίσης να χρησιμοποιηθούν για την ανίχνευση προεξοχών σε οριζόντιες επιφάνειες. Οι χρήστες μπορούν να διαμορφώσουν ανάλογα με τις ανάγκες τους. | Η προστασία της περιοχής έχει εφαρμογές μεγάλης κλίμακας στην προστασία κινητών συστημάτων και η αποφυγή εμποδίων οχημάτων AGV ή οχημάτων είναι μία από αυτές. Η σειρά 05D είναι τοποθετημένη σε καλάθι AGA. Το αυτοκίνητο AGV οδηγεί σε σταθερή διαδρομή. Όταν ένα αντικείμενο εισέρχεται στην περιοχή 3, ο αισθητήρας σάρωσης με λέιζερ ασφαλείας ελέγχει το αυτοκίνητο για να αρχίσει να επιβραδύνεται. όταν εισέρχεται στην περιοχή 2, ο αισθητήρας σάρωσης λέιζερ ασφαλείας τον ελέγχει για να συνεχίσει να επιβραδύνεται. όταν 1 εισάγεται, σταματά. |
 |  |  |  |
Άλλα προϊόντα προδιαγραφών
| XD-TOF-10Η | XD-TOF-20Η | XD-TOF-25 | XD-TOF-30 | XD-TOF-50 |
10m χώρο εργασίας Εύρος σάρωσης 270 ° Ανάλυση 0,08 ° Ρυθμός cloud υψηλού σημείου 45K / s Τεχνολογία σημείου cloud υψηλής ποιότητας HQPC Λειτουργία κατά της πυρκαγιάς, αντιπαρεμβολές Αντι-σκόνη, βροχή και ομίχλη Ακριβής αναγνώριση σε σκληρά περιβάλλοντα Τύπος πλοήγησης | 20m χώρο εργασίας Εύρος σάρωσης 270 ° Ανάλυση 0,08 ° Ρυθμός cloud υψηλού σημείου 45K / s Τεχνολογία σημείου cloud υψηλής ποιότητας HQPC Λειτουργία κατά της πυρκαγιάς, αντιπαρεμβολές Αντι-σκόνη, βροχή και ομίχλη Ακριβής αναγνώριση σε σκληρά περιβάλλοντα Τύπος πλοήγησης | 25m χώρο εργασίας Εύρος σάρωσης 270 ° Ανάλυση 0,33 ° Αυτόματη προσαρμογή ιστορικού εκμάθησης 10 ομάδες ρυθμίσεων τοπικής ομάδας Κυρτή ρύθμιση πολυγώνου, τρία ανεξάρτητα σήματα Λειτουργία κατά της πυρκαγιάς, αντιπαρεμβολές Αδιάβροχο και αδιάβροχο. Με λειτουργία θέρμανσης Εξακολουθεί να ισχύει σε σκληρά βιομηχανικά περιβάλλοντα | 30m χώρο εργασίας Εύρος σάρωσης 270 ° Ανάλυση 0,08 ° Ρυθμός cloud υψηλού σημείου 45K / s Τεχνολογία σημείου cloud υψηλής ποιότητας HQPC Λειτουργία κατά της πυρκαγιάς, αντιπαρεμβολές Αντι-σκόνη, βροχή και ομίχλη Ακριβής αναγνώριση σε σκληρά περιβάλλοντα Τύπος πλοήγησης | 50m χώρο εργασίας Εύρος σάρωσης 270 ° Ανάλυση 0,5 ° Αυτόματη προσαρμογή ιστορικού εκμάθησης Παρακολούθηση ομάδας πολλαπλών ζωνών, τετράπλευρη ρύθμιση, τρία ανεξάρτητα σήματα Αδιάβροχο και ανθεκτικό στη σκόνη, με λειτουργία θέρμανσης Εξακολουθεί να ισχύει σε σκληρά βιομηχανικά περιβάλλοντα |
| Ισχύει για ασφάλεια, μεταφορά υψηλής ταχύτητας, εμπορικά ρομπότ, βιομηχανικά AGV, logistics | Ισχύει για ασφάλεια, χώρο στάθμευσης, αλληλεπίδραση με υπηρεσίες, ρομπότ, AGV | Ασφάλεια, κυκλοφορία, διαδραστική εφαρμογή | Κυκλοφορία, διαδραστική εφαρμογή | Ισχύει για αεροδρόμια και λιμάνια |
Σχετικά με εμάς
1. Είμαστε ένας παγκόσμιος πάροχος ευφυών αισθητήρων και λύσεων τεχνολογίας βιομηχανικού αυτοματισμού, μια παγκόσμια αξιόπιστη πηγή τεχνολογίας συστήματος σάρωσης λέιζερ 2D / 3D και 10ετής επαγγελματικός κατασκευαστής προϊόντων προστασίας από lidar. Η Cyndar ειδικεύεται σε επαγγελματικές λύσεις για έξυπνους αισθητήρες. Δεσμευόμαστε να παρέχουμε προϊόντα υψηλής ποιότητας, προσαρμοσμένη ενσωμάτωση συστήματος και άριστο έλεγχο κόστους.
2. Τα προϊόντα της εταιρείας&# 39 μπορούν να χρησιμοποιηθούν σε λιμάνια, αεροδρόμια, βιομηχανικές βιομηχανίες, κατασκευαστικές βιομηχανίες, χώρους στάθμευσης, βιομηχανίες μηχανημάτων, βιομηχανίες υπηρεσιών κ.λπ.
3. Έχουμε μια πλήρη ομάδα παραγωγής, τεχνική ομάδα, ποιοτικό έλεγχο και ομάδα πωλήσεων.
4. Η εταιρεία ακολουθεί αυστηρά το διεθνές πρότυπο συστήματος διαχείρισης ποιότητας IS09001
