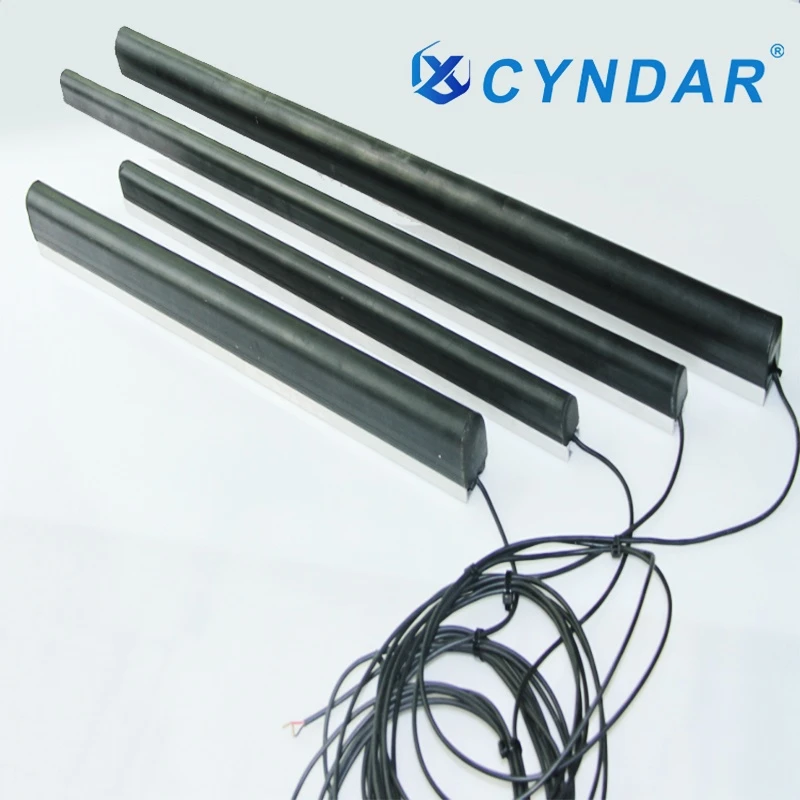

Σύντομη περιγραφή του ελεγκτή με τοποθέτηση στην άκρη ασφαλείας
Προετοιμασία πριν την εγκατάσταση
Συμβατότητα συσκευής: Βεβαιωθείτε ότι ο τύπος σήματος άκρου ασφαλείας (συνήθως κλειστή/κανονικά ανοιχτή ξηρή επαφή) ταιριάζει με τη διεπαφή του ελεγκτή και ότι η τάση είναι σταθερή (κυρίως 24 V DC).
Εργαλεία και υλικά: Προετοιμάστε εργαλεία όπως απογυμνωτές σύρματος και πολύμετρα, καθώς και θωρακισμένα καλώδια, μπλοκ ακροδεκτών, αδιάβροχα βύσματα και άλλα υλικά.
Βήματα εγκατάστασης
Μηχανική στερέωση: στερεώστε την άκρη σύμφωνα με το περίγραμμα του εξοπλισμού και η κάμψη πρέπει να πληροί την ελάχιστη ακτίνα (50-100 mm) για να εξασφαλίσετε σταθερή εφαρμογή.
Σύνδεση γραμμής: συνδέστε το σήμα άκρης στη θύρα ασφαλείας του ελεγκτή (συνιστάται κανονικά κλειστή επαφή), γειώστε το προστατευτικό στρώμα στο ένα άκρο και κρατήστε το καλώδιο μακριά από ισχυρό ηλεκτρικό ρεύμα και στερεώστε το.
Διαμόρφωση παραμέτρων: ρυθμίστε τη λογική ενεργοποίησης (όπως διακοπή έκτακτης ανάγκης που ενεργοποιείται από αποσύνδεση σήματος), χρόνο απόκρισης (Μικρότερο ή ίσο με 50 ms) και διαμορφώστε το επίπεδο ασφαλείας (όπως το SIL2) όπως απαιτείται.
Δοκιμή ασφαλείας: πατήστε την άκρη για να ελέγξετε τη δράση του ελεγκτή, να εντοπίσετε αλλαγές στο σήμα και να επαληθεύσετε τη λειτουργία επαναφοράς.
Βασικά σημεία
Ο εξοπλισμός υψηλού-κινδύνου χρησιμοποιεί διπλή-ακμή καναλιού, συνδεδεμένη στην ανεξάρτητη θύρα του ελεγκτή.
Για ειδικά περιβάλλοντα απαιτούνται αδιάβροχα και ανθεκτικά σε θερμοκρασία-μοντέλα και πρέπει να είναι καλά σφραγισμένα.
Ελέγχετε τακτικά την κατάσταση της ακμής επαφής, τη συνέχεια της γραμμής και την αντίσταση μόνωσης (Μεγαλύτερη ή ίση με 1MΩ).
Ο πυρήνας της εγκατάστασης είναι να διασφαλιστεί ότι η μηχανική στερέωση, η ηλεκτρική σύνδεση και η λογική διαμόρφωση είναι αξιόπιστες και, τελικά, απαιτείται πιστοποίηση ασφάλειας από τρίτο-.
